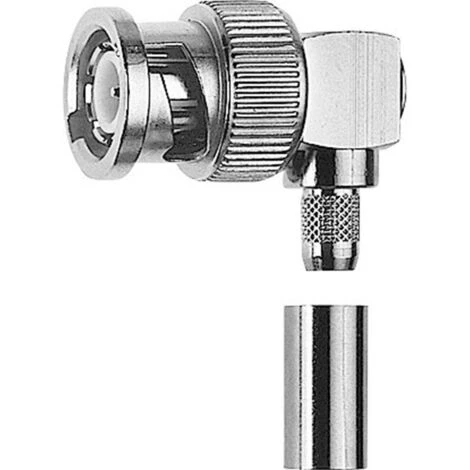

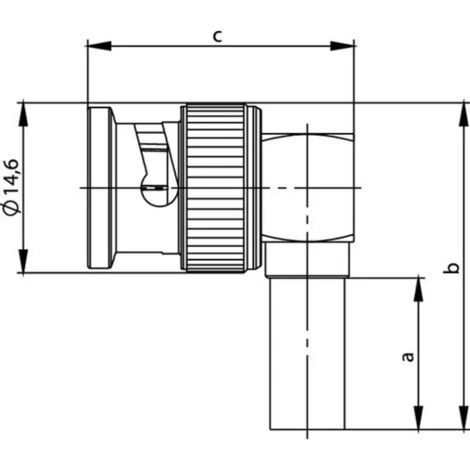

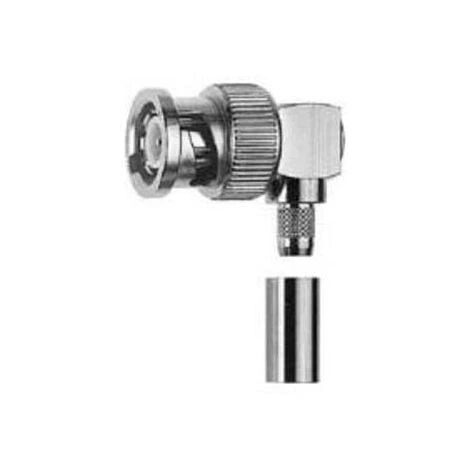

Telegärtner J01000A1258 J01000A1258 Connecteur BNC Mâle, Coudé 75 Ω 1 Pc(s)

Informations techniques

Connexion (composants) : à sertir
Diamètre de câble : 5.20 mm
Forme du connecteur : mâle, coudé
Fréquence (max.) : 4 GHz
Gamme de température (détails) : -40 à +155 °C
Groupe de câbles : RG 223/U
Impédance (nombre entier) : 75 Ω
Matériau boîtier : laiton nickelé
Matériau d’isolation (détails) : PTFE
Matériau du contact : laiton doré
Type de fermeture : à baïonnette

Adaptateur BNC

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.

Points forts

• La fiche femelle est définie d’après la forme du conducteur interne.
