Kit Axe Motorisé Solaire AvosDim ø60mm – 20Nm – 1.5m

Comment transformer un Volet Roulant Manuel en Volet Motorisé ? Avec le kit Motorisé Solaire AvosDim tout inclus bien sur ! Envoi rapide.

Le pack tout inclus pour motoriser en solaire son Volet Roulant

Ce pack comprend toutes les pièces nécessaires à l’installation d’une Motorisation Solaire pour Volet.

• 1 – Axe octogonal ø60mm – Longueur 1500mm recoupable (x1)
• 2 – Moteur solaire bidirectionnel ø45mm 005414 – Longueur inserée dans tube 552mm – 20Nm – 10 trs/min (x1)
• 3 – Batterie solaire AvosDim 005417 – Longueur 470mm (x1)

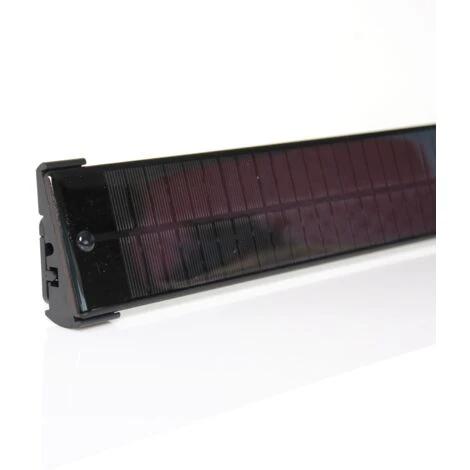

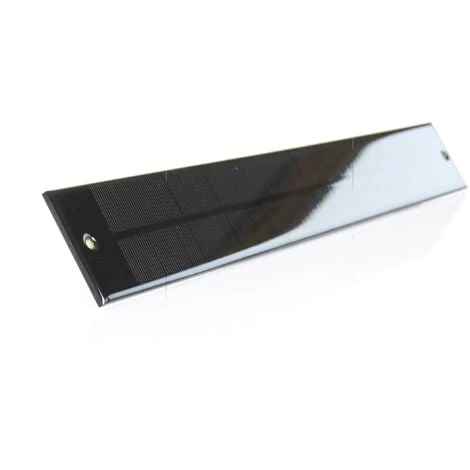

• 4 – Panneau solaire plat AvosDim 005413 – L 470 x H 60 x Ep. 4.5mm (x1) – 1m de câble
• 5 – Embout de tube ø60mm (x1)
• 6 – Attaches tabliers en T (x3)
• 7 – Télécommande 1 canal bidirectionnelle AVOSDIM 005318 (x1)
• 8 – Roue et couronne d’adaptation pour axe octogonal 60mm (x1)
• 9 – Support moteur idéal Volet Traditionnel 005006
• 10 – Plaque pivot avec teton ø12mm 75 x 75mm (x1)
• Non affichés : supports fixation batterie & panneau incliné au mur 15°, visserie.

La compatibilité du pack solaire avec votre volet roulant

#1 / Ce kit motorisation solaire pour volet roulant a été pensé pour convenir aux Volets de type Traditionnel et Rénovation. Le Volet Traditionnel se reconnait grâce à son coffre menuisé visible dans l’habitation. Le Volet Rénovation en revanche a son coffre visible depuis l’extérieur. Les kits de base peuvent s’adapter aux 2 sortes, néanmoins nous préconisons l’achat d’un support moteur spécifique pour le volet Rénovation – vendus séparemment.

#2 / Vérifions maintenant que la dimension des axes et le poids des lames soient compatibles :

• Votre axe actuel a un diamètre 60mm et il mesure entre 600 et 1500mm
• La puissance 20Nm convient au poids total des lames. Pour le savoir, un petit calcul s’impose:

Poids du tablier de lames = largeur (m) x (hauteur (m) + 0,2) x (poids au m² *)

*Estimation poids des lames: PVC 4kg/m², alu 4,5kg/m², bois 11kg/m².

Le volet roulant pèse jusqu’à 40Kg maximum ? Notre moteur solaire 20Nm convient.

#3 / Dernière vérification: l’espace disponible pour placer la batterie. Dans le coffre, prévoyez 45mm de place disponible contre la paroi, côté moteur. Pour vérifier, il suffit de remonter complètement le volet et d’ouvrir le coffre pour voir la place restante. Privilégier toujours la pose de la batterie volet dans le coffre, mais sachez que techniquement, la batterie peut aussi être positionnée derrière une coulisse à la verticale ou sous un coffre installé en applique sur façade si nécessaire.

Le panneau photovoltaique AvosDim

L’idée que le panneau photovoltaique doive être absolument exposé en plein soleil pour collecter l’énergie solaire est fausse. Quelques heures d’ensoleillement suffisent à charger la batterie cachée dans le coffre. Une fois complètement chargée, celle-ci assure facilement jusqu’à 150 cycles!

Les panneaux monocristallins AvosDim se veulent discrets pour préserver l’harmonie de la façade.
Bi-directionnels, ces panneaux photovoltaïques sont compatibles avec la box maison connectée AvosDim 005313 (vendue séparemment). Grâce à la technologie bi-directionnelle, vous obtenez via la box le retour d’information qui vous détaille de n’importe où la charge de la batterie, l’état exact du volet roulant, …

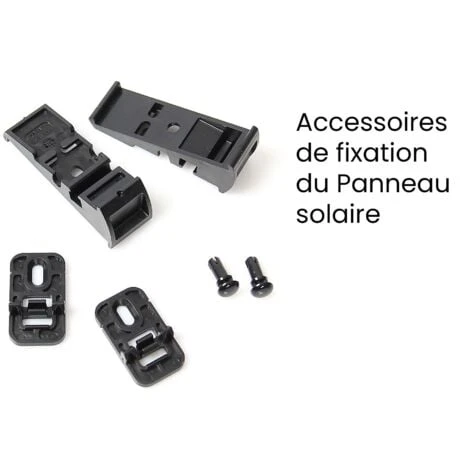

Parce que la pose sur coffre impose d’avoir des pinces à rivets, les panneaux solaires pour volet AvosDim sont livrés avec des supports de fixation pour mur, ce qui au passage optimise la réception de l’énergie solaire. Il s’agit de 2 supports muraux Somfy 9019791 pour inclinaison fixe 15°.

NB: Nous préconisons la sortie du câble sous le coffre par souci d’étanchéité. Si vous avez un volet roulant Rénovation coffre sous linteau inversé, c’est à dire avec le coffre visible à l’extérieur et les coulisses entre murs à fleur de façade, le kit solaire complet AvosDim ne convient pas.

La batterie associée au moteur solaire

La batterie 005417 recueille et stock l’énergie reçue par le panneau photovolatique inclus dans le kit. Sa réserve est capable de tenir 50 jours dans le noir total, sur une base de 2 montées et 2 descentes par jour.

Ce modèle de >batterie au diamètre fin ø25mm s’insère dans les coffres de volets via les supports à visser fournis dans le kit. Veillez à disposer de la place suffisante pour son ajout dans le coffre, côté moteur. Pour vérifier, il suffit de remonter complètement le volet et d’ouvrir la paroi du coffre pour voir la place disponible. Attention, la batterie installée ne doit pas frotter sur les lames, veillez à conserver au moins 20mm de jeu.

Le pilotage du Moteur Solaire

L’élégante télécommande fournie dans le Kit Motorisation Solaire de volet vous permet de contrôler l’ouverture et la fermeture d’un volet individuel ou d’un groupe de volets disposant de la même motorisation – jusqu’à 20 par groupe. Elle peut être complétée par l’Appli mobile AvosDim, qui offre le pilotage du moteur solaire depuis un Smartphone, grâce à l’installation chez vous de la box connectée AvosDim 005313 spéciale volets et stores – vendue séparemment.

Les informations techniques

• Le Moteur Solaire

• Force : 20 Nm
• Vitesse : 10 trs/min
• Tension : 12 V
• Intensité : 4 A
• Technologie : Bidirectionnelle
• Température de fonctionnement : – 10° / + 50°
• Réglage des butées : Electroniques
• IP : 44
• Certifications : CE, TUV, VDE, ROHS
• Fonctionnalités : Protection gel
• Manipulation : Télécommandes bi-directionnelles AvosDim, Box AvosDim

• Le Panneau Solaire

• Matériau : Monocristallin – Résine epoxy
• Dimensions : 470 x 60 x 4.5 mm
• Position : Déporté au mur
• Tension de charge : 16 V
• Puissance : 5 W
• Longueur de câble : 1 m (rallonges vendues séparemment)

• La Batterie Solaire

• Autonomie : 50 jours sans soleil
• Position : Dans le coffre
• Dimensions : ø 25 mm – Longueur 470 mm
• Tension nominale : 11.1 V
• Capacité : 5200 mAh
• Température de fonctionnement : – 20° / + 60°
• IP : 68
• Certifications : CE

Prévoyez une alimentation de secours

Les batteries solaires AvosDim ont une autonomie conséquente, entre 45 et 50 jours en moyenne sans ensoleillement direct. Par précaution, il est néanmoins vivement recommandé de disposer d’au moins un chargeur pour alimentation de secours 005415 – vendu séparemment.

Volet type Rénovation: nous avons un support spécial à vous conseiller

Comment reconnaitre un volet Rénovation ? C’est simple. Pour rappel, c’est un volet qui est complètement posé à l’extérieur, y compris le mécanisme. On le reconnait facilement car son coffre est visible dehors par conséquent.

Le support moteur 005006 inclus dans le kit par défaut nécessite d’être solidarisé sur la joue du coffre par vissage. Dans le cas d’un Volet de type Rénovation, cela veut dire que les vis traversent la joue. Si le volet est posé en applique contre la façade, les vis seront visibles. Il faudra alors fraiser la vis à l’extérieur pour limiter son dépassement. Si le volet est encastré entre murs, il faudra acquérir des vis autoforantes, en faisant attention que les pointes soient limitées en longueur.

Sinon, pour votre confort, achetez en parallèle du kit un support spécifique Volet Rénovation, à encastrer dans la joue du volet, côté moteur, sans rien percer. Bien pensé et invisible. Ce support moteur est compatible avec tous les coffres Rénovation, carrés, à pans coupés, ronds ou quarts de rond.
