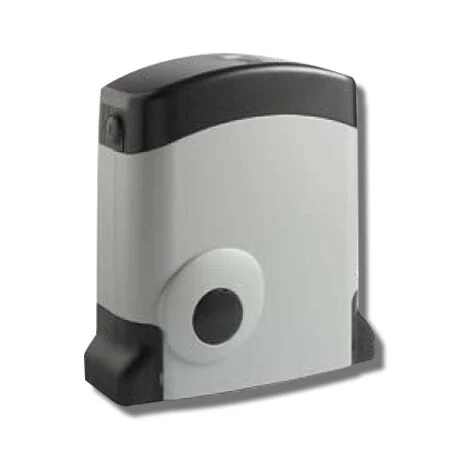

Groupe Motoréducteur 24V 500KG Pour Portails Coulissants CARDIN SL SL524

SKU: SL524

DESCRIZIONE GENERALE SERIE CARDIN PRO SERIE SL:

Una macchina completa che contiene al suo interno tutte le componenti elettroniche e meccaniche atte a gestire il controllo della posizione dell’anta e le funzioni di sicurezza dell’impianto.
Forte ed instancabile, comandato e controllato da un’elettronica evoluta, è dotato di un potente motore alimentato a corrente continua coadiuvato da un sistema cinematico a doppia riduzione ottimamente calibrato per ridurre al minimo gli effetti delle sollecitazioni che lo spostamento di portoni pesanti può provocare sul motore e sulla struttura.
L’installazione è possibile su qualsiasi struttura sia a SX che a DX della luce passaggio.
Previsti modelli per uso abitativo e uso industriale.
L’utilizzo di motori a corrente continua, aumenta le prestazioni e le garanzie di un’alta efficienza, lunga durata, servizio continuo ed estrema silenziosità.
Il programmatore integrato garantisce il controllo della posizione dell’anta tramite encoder con programmazione ad autoapprendimento, questo riduce al minimo i tempi di posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta.
Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di soft start e soft stop.
Compatibile con il sistema INTPRG-3G/WF che permette il controllo e la programmazione dei parametri di sistema da postazioni remote.
È possibile asservire un motore su installazioni con cancelli scorrevoli contrapposti, tramite un collegamento via filo, utilizzando i moduli Cardin MODCA.

Multi-decodifica:
La gamma ha come dotazione di serie il modulo multi-decodifica per il comando in remoto (S449 – S486 – S504 – S508), caricabatteria e batterie NiMH che consentono l’attuazione di una o più manovre in caso di assenza di tensione di rete.

DESCRIZIONE PRODOTTO CARDIN SL524:

Gruppo autobloccante con encoder 24V senza batterie – peso max. 500kg

L’automazione è composta da un motoriduttore autobloccante controllato tramite encoder magnetico con integrati:
– programmatore elettronico
– ricevitore 433MHz FM
Il programmatore è dotato di un display LCD (16 cifre x 2 righe) in sei lingue diverse che permette la visualizzazione delle fasi di programmazione, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule, la gestione dei codici radio ecc.
L’apparecchiatura è dotata di un sicuro ed affidabile sistema di sblocco manuale a manopola personalizzata (in dotazione).

CARATTERISTICHE GENERALI
Alimentazione (Vac): 230
Frequenza (Hz): 50
Corrente nominale assorbita (A): 0,75
Potenza assorbita (W): 170
Intermittenza di lavoro (%): 70
Velocità di traslazione (m/min): 9,2
Coppia max. (Nm): 42
Temperatura di esercizio (°C): -20°…+55
Grado di protezione (IP): 44

DATI MOTORE
Alimentazione motore (Vdc): 24
Potenza massima assorbita (W): 38
Corrente nominale assorbita (A): 1.8

RICEVENTE INCORPORATA
Frequenza di ricezione (MHz): 433,92 / 868,3
Canali (N°): 4
Funzioni gestibili (N°): 6
Codici memorizzabili (N°): 300 / 1000
